Controlador de acceso xEM v2

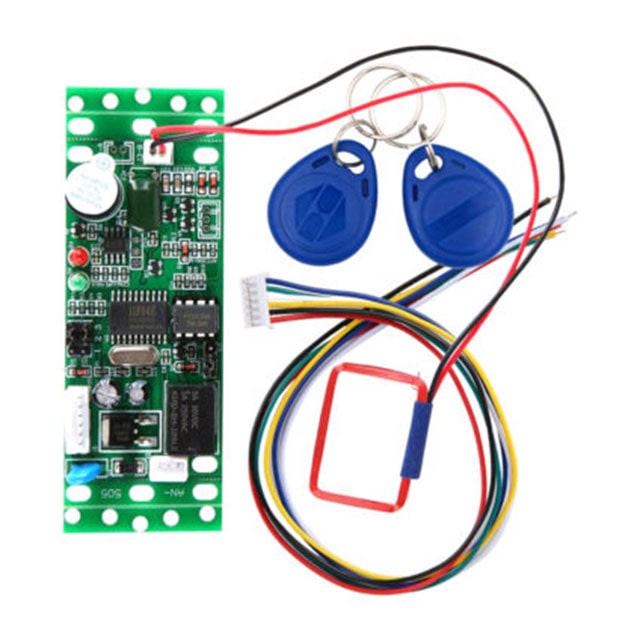

¡Esta es la versión 2 de xEM Access Controller (XAC)! Es un controlador de acceso RFID autónomo simple y fácil de usar. Tiene un lector RFID EM41xx / EM42xx de 125 kHz incorporado, un microprocesador, un relé SPDT y un sistema de memoria que le permite almacenar fácilmente una lista de hasta 50 ID de etiquetas en una “lista autorizada” dentro de la memoria interna del controlador de acceso. No necesita una computadora externa o un microcontrolador, este es un sistema independiente completo. Cuando se lee un ID de etiqueta EM autorizado de 125 kHz, el relé se activa durante 1 o 5 segundos, según la configuración del puente S1. Jumper S2 le permite programar dos etiquetas EM como agregar y borrar etiquetas maestras.

Detalles de XAC v2

• Funciona entre + 9 V a + 12 V CC de potencia
• Lee ID de etiqueta EM41xx / EM42xx de 125 kHz
• Almacene hasta 50 etiquetas RFID en la lista de etiquetas autorizadas
• Fácil cableado de relés; común (CO), normalmente abierto (NO) y normalmente cerrado (NC)
• Dos llaveros incluidos, se pueden usar como agregar / borrar etiquetas maestras
• Dibuja 60 mA inactivo, 102 mA mientras el relé está activo
• Especificaciones de la antena: 125kHz 543.2μH 7.93Ω

Video programación placa: https://youtu.be/bBGzDajHluQ

Video desde cero con la placa: https://youtu.be/YD0JRkXREeY

Vídeo funcionando el Control de Acceso en una puerta:  https://youtu.be/E0M5Tc8MjKM

Cableado y funcionamiento

Programación de etiquetas maestras
Para empezar, lo primero que querrá hacer es programar sus etiquetas maestras. Para hacer esto, con la energía apagada, configure el puente S2 para puentear los pines 1 y 2. Luego conecte el cable negro a tierra y el cable rojo a la alimentación de +12 V CC. Verá que los LED rojo y verde de la placa parpadean en un patrón alternativo. Esto significa que está listo para leer la primera etiqueta EM, que será la etiqueta maestra ADD. Toque la etiqueta EM que desea que sea ADD master a la antena. Recibirá un pitido y los LED comenzarán a parpadear al unísono. Esto significa que el controlador está listo para programar la etiqueta maestra BORRAR. Toque la etiqueta EM que desea que sea la etiqueta maestra CLEAR de la antena. Recibirá un pitido y el LED rojo se encenderá. En este punto, la programación de las etiquetas maestras está completa. Desconecte la alimentación del controlador, luego reemplace el puente S2 en los pines 2 y 3.

Agregar y quitar etiquetas
Para programar etiquetas autorizadas en el controlador, encienda el controlador. El LED rojo debe estar fijo. Escanee su etiqueta maestra ADD para comenzar. Recibirá un solo pitido y el LED verde comenzará a parpadear. Escanee una o más etiquetas EM que desee que actúen como etiquetas autorizadas. Obtendrá un conjunto de 3 pitidos por cada etiqueta que se agregue. Una vez que haya terminado, escanee la etiqueta maestra ADD nuevamente y obtendrá un solo pitido y el LED verde dejará de parpadear. Para borrar etiquetas, escanee la etiqueta clara maestra, luego la etiqueta objetivo para borrar, luego la etiqueta clara maestra. Para borrar todas las etiquetas, escanee la etiqueta maestra clara, luego agregue la etiqueta maestra y luego la etiqueta maestra clara nuevamente. Después de 5 a 10 segundos, todas las etiquetas están limpias; sin embargo, debe apagar y encender el lector para volver al funcionamiento normal.

Cableado y funcionamiento del relé
Los cables del relé son de color blanco, amarillo y verde. El cable blanco es el pin común del relé, el amarillo es NO (normalmente abierto) y el verde es NC (normalmente cerrado). El cable común (blanco) es el pin del relé que se conectará al pin NC (verde) o al pin NO (amarillo), dependiendo de si el relé está activo. En el estado normal, el pin común (blanco) está conectado al pin NC (verde). Esto puede ser útil para mantener segura una puerta cerrada magnéticamente, ya que la energía debe fluir hacia el imán para mantener la puerta cerrada. Una vez que se escanea una etiqueta autorizada, el relé se activa y el pin común (blanco) pierde la conexión con el pin NC (verde), y en su lugar se conectan el pin común (blanco) y el pin NO (amarillo). Una vez que se agota el temporizador, el relé se desactiva y el pin común pierde la conexión con el pin NO y se vuelve a conectar con el pin NC. Para cambiar la cantidad de tiempo que el relé permanece activo en el escaneo de etiquetas autorizado, cambie el puente S1. Cuando S1 está puenteando los pines 1 y 2, el relé está activo durante 5 segundos en el escaneo de etiquetas autorizado. Cuando S1 está puenteando los pines 2 y 3, el relé solo está activo durante 1 segundo en el escaneo de etiquetas autorizado. Es posible reiniciar el temporizador y mantener el relé activado indefinidamente si continúa manteniendo una etiqueta autorizada en su lugar para que se vuelva a escanear constantemente.
