NExT Standard Kit: NExT 13,56 MHz & 125 KHz XFD, tarjeta diagnostico

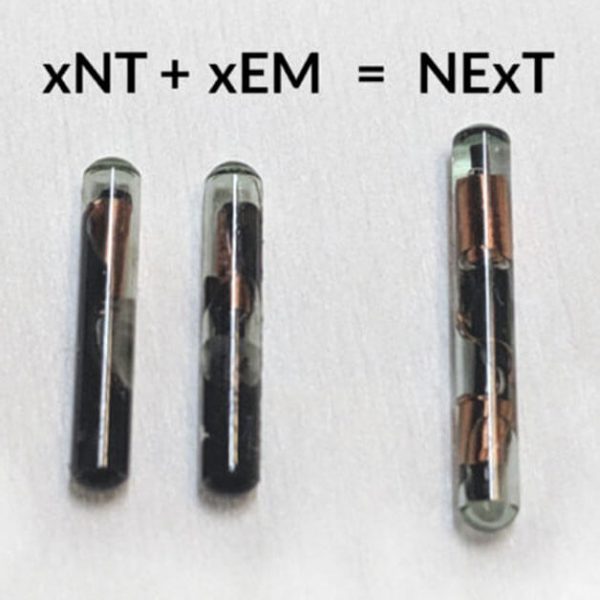

El NExT fue diseñado por Dangerous Things para incluir el equivalente de dos chips chips, el xNT (13.56MHz NTAG216 NFC) y xEM (125kHz T5577 RFID) en un solo implante de chip.
El lado NFC funciona con smartphones compatibles NFC, ciertos sistemas de control de acceso comerciales, chapas de puertas, y lectores USB sin contacto ISO14443A. El lado RFID es un chip emulador T5577 que puede cumplir la función de muchos tipos diferentes de chips de baja frecuencia comunes, como las tarjetas de acceso y los llaveros EM41xx,
EM4200, HID 1326 ProxCard II, HID 1346 ProxCard III e Indala.
El chip NExT contiene dos transpondedores completamente separados en un solo dispositivo. Cada antena y chip de bobina en el NExT están específicamente sintonizados para adaptarse a sus funciones dentro del mismo dispositivo. Las especificaciones en el NExT son:

Especificaciones:

  • Recubierto en un bioglass de 2,1 mm por 14 mm.
  • Pre-probado y precargado en el conjunto estéril de inyección.
  • Sin recubrimiento "anti-migración" significa fácil remoción / reemplazo.
  • 13.56MHz NTAG216 NFC tipo 2 chip
  • 13.56MHz ISO14443A y NFC Tipo 2 NTAG216 NFC chip compatible.
  • Hoja de datos completa del chip NXP NTAG216 RFID / NFC.
  • UID de 7 bytes y 886 bytes de memoria de lectura / escritura del usuario.
  • Retención de datos de 10 años. Clasificado para 100k escrituras por bloque de memoria.
  • Chip emulador RFID Atmel T5577 de 125 kHz
  • Chip emulador RFID Atmel T5577 de 125 kHz.
  • Hoja de datos completa del chip Atmel ATA5577.
  • Puede emular EM41xx, EM4200, HID ProxCards e Indala.

89.99

Información del producto

Más detalles

ADVERTENCIA Este kit definitivamente contiene cosas peligrosas. Si bien nuestros implantes de chips de la serie x se han sometido a varios controles de calidad durante la fabricación y se han sometido a una serie de pruebas , ninguna agencia reguladora gubernamental los ha certificado para su implantación o uso dentro del cuerpo humano. El uso de este dispositivo es estrictamente bajo su propio riesgo .

¡Maximice el espacio de la mano con el implante de chip de doble frecuencia NExT! Si desea el beneficio de tener un implante de chip NFC de alta frecuencia y un implante de chip RFID de baja frecuencia, ¡entonces el NExT es lo que necesita! El lado NFC del NExT es un chip NTAG216 que funciona con teléfonos inteligentes con capacidad NFC de 13.56MHz, ciertos sistemas de control de acceso comercial ISO14443A, ciertas cerraduras de puertas y lectores USB ISO14443A sin contacto. El lado RFID de baja frecuencia del NExT es un chip emulador T5577 de 125 kHz que puede comportarse como muchos tipos diferentes de chips comunes de baja frecuencia, incluidos EM41xx, EM4200, HID 1326 ProxCard II, HID 1346 ProxCard III y tarjetas de acceso y llaveros Indala.



Cosas importantes que debe saber

Si está entrando en su cuerpo, debe aprender cosas como las expectativas de rendimiento, el procedimiento de instalación, los primeros pasos después de la instalación, etc.

Rendimiento / rango de lectura práctico

Los chips pasivos RFID y NFC son dispositivos acoplados magnéticamente sin batería que se alimentan y comunican datos a través de un campo magnético compartido que genera el lector. Esto significa que su rango de lectura efectivo y su rendimiento dependen completamente de qué tan bien se acoplen entre sí las bobinas de antena del chip y del lector. Por lo general, esto significa que la forma, el tamaño y la orientación de ambas antenas deben ser complementarias.

Desafortunadamente, la mayoría de los dispositivos de lectura, incluidos los teléfonos inteligentes habilitados para NFC, generalmente tienen antenas diseñadas con trazos delgados de PCB hechos en formas rectangulares en bloques que se colocan a lo largo de un plano plano. Estos diseños de antena son excelentes para acoplarse y leer etiquetas planas grandes y tarjetas de acceso que también comparten esta forma de antena, pero tienen dificultades para acoplarse a la bobina de antena cilíndrica muy pequeña dentro de nuestros implantes de chip de la serie x. La mayoría de los teléfonos móviles y dispositivos lectores tienen “puntos clave” que deben ubicarse y utilizarse cada vez para obtener resultados consistentes. No debe esperar que su lector USB o dispositivo móvil habilitado para NFC alcance el mismo rango de lectura con nuestros chips de la serie x que normalmente obtiene con una etiqueta, pegatina o tarjeta NFC.

Localizar el “punto óptimo”
No solo es necesario encontrar la ubicación correcta de un punto óptimo, sino también la orientación correcta. El mejor rendimiento se logra cuando la serie x se coloca a lo largo de la trayectoria de la antena de la bobina de la antena del lector de modo que la longitud del implante del chip de la serie x sea perpendicular a la bobina de la antena del lector. Para ayudar a encontrar un alojamiento apropiado y orientación eficaz para conseguir el mejor rendimiento de lectura para su implante de chip de la serie X, creamos el detector de campo X .

Este dispositivo de diagnóstico imita el devanado cilíndrico de la bobina de la antena de la serie x y le muestra la mejor ubicación y rotación / orientación posibles para sujetar su transpondedor de la serie x a cualquier lector al encenderse cuando el acoplamiento de campo es lo suficientemente fuerte como para alimentar el LED interior. Mire este video para comprender cómo usarlo.

https://youtu.be/4m7f1bDMtHg
¿Cómo / dónde se instalan los chips de la serie x? ¿Cuidado postoperatorio? ¿Que esperar?

Nuestros transpondedores de la serie x se instalan normalmente en la membrana entre los huesos metacarpianos del dedo índice y el pulgar, descansando paralelos al metacarpiano índice. Deben estar al menos a 5 mm de cualquier hueso u otros implantes para evitar posibles impactos. La razón por la que los implantes de chip se instalan generalmente en la mano tiene que ver con el rango de lectura extremadamente corto de la mayoría de los implantes de chip pequeños. En el caso del control de acceso donde el chip debe presentarse directamente a un lector fijo de algún tipo, la mano se puede colocar fácilmente frente al lector.

Lograr una instalación segura definitivamente requiere habilidad y experiencia en la realización de procedimientos asépticos. Dangerous Things prefiere que nuestros clientes localicen a uno de nuestros socios profesionales de perforación corporal o modificación corporal para completar la instalación de nuestros productos. Si no hay socios disponibles en su área, debería poder seguir esta guía para encontrar un profesional en su área. Para obtener información sobre cuidados posteriores y qué esperar, lea nuestra página de preguntas frecuentes sobre la serie X.

Proceso de prueba, política de devolución y garantía de por vida
Proceso de prueba
Nuestros implantes de chip de la serie x vienen precargados dentro de los sistemas de inyección con agujas de acero y, debido a esto, normalmente no se pueden leer mientras están empaquetados dentro de la aguja. Es por eso que realizamos una prueba completa en cada etiqueta de la serie x antes de que se cargue en el ensamblaje del inyector y se esterilice. También hemos realizado varias pruebas en nuestros chips de la serie x y las catalogamos aquí .Política de devolución
¡Ofrecemos una garantía de devolución de dinero de 30 días! Lea todo al respecto en nuestra página de política de devoluciones .Garantía de por vida
Si compra uno de nuestros productos y experimenta una falla, ofrecemos una garantía de por vida completa en todos nuestros productos de implantes. Deberá devolver el producto para realizar pruebas y análisis, y si se determina que no funciona correctamente, le enviaremos un reemplazo sin cargo. Lea todo al respecto en nuestra página de política de garantía .
Seguridad de chip NTAG
¿Porque es esto importante?
El chip NFC dentro de este producto es un chip de la familia NTAG de NXP. Este tipo de chip se diseñó para su uso en aplicaciones NFC más típicas, como carteles inteligentes, etiquetas y otros casos de uso desechables en los que el contenido de la memoria normalmente se escribiría y luego se bloquearía para que no se pudiera cambiar. Esto se hace usando “bytes de bloqueo” incorporados que son OTP (programables una vez).
Eso significa que una vez que los bytes de bloqueo se activan para proteger los bloques de memoria, nunca se pueden desbloquear. Una vez que se bloquea cualquier bloque de memoria, será para siempre de solo lectura, lo que no es ideal para un implante de chip. Además, muchas aplicaciones de software y aplicaciones NFC comunes para teléfonos inteligentes ofrecen formas de “bloquear” o “proteger” su etiqueta, lo que hace que sea muy fácil bloquear accidentalmente su xNT como de solo lectura.Debido a esto, hemos desactivado la capacidad de cambiar o configurar los bits de bloqueo en el chip NTAG dentro de este producto.
Además de bloquear bytes, el NTAG ofrece una función de protección con contraseña de 32 bits. Se puede utilizar para proteger con contraseña solo la escritura o la lectura y la escritura en el espacio de memoria del usuario del chip NTAG. Independientemente de lo que indiquen algunas aplicaciones de teléfonos inteligentes NFC, no es posible eliminar o deshabilitar la contraseña, solo es posible configurar la contraseña con el valor hexadecimal predeterminado de fábrica de 0xFF 0xFF 0xFF 0xFF. Si la contraseña no se cambia y está configurada con los valores predeterminados de fábrica, cualquiera podría autenticarse fácilmente, cambiar su contraseña y luego escribir datos o cambiar las opciones de protección para su implante de chip para bloquear su propio chip.

Debido a esto, establecemos un valor de contraseña predeterminado de 0x44 0x4E 0x47 0x52 que es el código ASCII para DNGR (algunos lotes más antiguos de chips NExT tienen la contraseña 0x4E 0x45 0x78 0x54 que es el código ASCII para NExT).

Finalmente, muchos de los bytes de configuración críticos utilizados por los chips NTAG se almacenan en las últimas páginas de la memoria del chip. Esto significa que es posible que una aplicación NFC que no detecta o respeta correctamente el esquema de memoria del chip intente accidentalmente escribir datos de registro NDEF (los datos que está tratando de almacenar en el chip) por encima de los bytes de configuración. .

Por ejemplo, si los datos que está intentando escribir son más largos que las páginas de memoria disponibles, el resto de los datos podría escribirse por encima de los bytes de configuración, que contienen configuraciones que son potencialmente peligrosas de modificar. Escribir accidentalmente en esas páginas de memoria podría resultar en que la configuración de su chip se bloquee irreversiblemente.

Debido a esto, protegemos con contraseña los bytes de configuración para que no se puedan escribir o actualizar mediante el uso de la función de contraseña del chip NTAG. El implante de su chip sale de nuestra fábrica con todo el espacio de memoria del usuario todavía totalmente accesible y escribible, mientras que al mismo tiempo protege los bytes de configuración y los valores de contraseña para que no se sobrescriban accidental o maliciosamente.

Una vez que su implante de chip esté instalado, podrá usar cualquier aplicación de teléfono inteligente NFC para escribir datos en la etiqueta y no tendrá que temer bloquear accidentalmente la etiqueta, o cambiar los bytes de configuración, o que alguien bloquee o cambie maliciosamente su etiqueta. tu contraseña. Sugerimos usar la aplicación TagWriter de NXP .

¿Puedo hacerme una resonancia magnética? ¿Qué pasa con la seguridad del aeropuerto? ¿Hacer deporte? etc.
¡Tienes preguntas! Eso es comprensible. La respuesta corta es; está todo bien. Si está buscando respuestas más específicas, tenemos una extensa página de preguntas frecuentes que trata con muchas de las preguntas más frecuentes sobre la instalación de nuestros transpondedores de la serie x.
Especificaciones técnicas de NExT

El chip NExT contiene dos chips completamente separados en un solo implante. Ambas antenas de chip en el NExT están sintonizadas específicamente para adaptarse a la cooperación dentro del mismo dispositivo de implantación de chip. Las especificaciones técnicas comunes de NExT son:

  • Envuelto en biovidrio de 2,1 mm por 14 mm con epoxi no tóxico
  • Probado y precargado en un conjunto de inyección estéril
  • Sin recubrimiento “anti-migración” significa fácil remoción / reemplazo

NTAG216 Chip NFC tipo 2 de 13,56 MHz

  • Chip NXP NTAG216 ISO14443A y NFC tipo 2 de 13,56 MHz
  • Hoja de datos completa para el chip RFID / NFC NXP NTAG216
  • UID de 7 bytes y 886 bytes de memoria de lectura / escritura del usuario
  • Retención de datos de 10 años. Clasificado para 100k escrituras por bloque de memoria.

Chip emulador RFID T5577 de 125 kHz

  • Chip emulador RFID Atmel T5577 de 125 kHz
  • Hoja de datos completa para el chip Atmel ATA5577
  • Puede emular chips EM41xx, EM4200, HID ProxCards, Indala (¡y más!) De 125 kHz
  • ¡Puede clonar insignias de trabajo comunes de 125 kHz, llaveros, etc.en el chip T5577!
  • El chip T5577 está preprogramado en modo EM41xx con una ID única de 40 bits
  • ¡Vea un video sobre el T5577!

Kit estándar NExT

El kit estándar NExT contiene los siguientes productos y materiales, que están diseñados para permitirle llevar el kit a un socio de instalación profesional para su instalación.

  • 1 conjunto de inyector estéril, precargado con implante de doble chip NExT
  • 2 toallitas antisépticas ChloraPrep de un solo uso
  • 1 gasa estéril para el cuidado de heridas después de la instalación
  • 1 vendaje adhesivo estéril de tela expandible
  • 1 par de guantes de procedimiento que no sean de látex ni esterilizados

Extras del kit estándar NExT

Los siguientes accesorios también vienen con el kit estándar NExT. Estos accesorios son herramientas de “detección de campo” diseñadas para ayudarlo a identificar el tipo de lectores que puede encontrar, pero también la mejor ubicación y orientación para presentar su implante de chip NExT a cualquier lector para obtener un rendimiento confiable.

  • 1 tarjeta de diagnóstico RFID
  • 1 detector de campo X de 125 kHz
  • 1 detector de campo X de 13,56 MHz

Nuestros detectores de campo X (XFD) le mostrarán la mejor posición y orientación para presentar su implante de chip a cualquier lector de la misma frecuencia, mientras que nuestra tarjeta de diagnóstico RFID le informará todo sobre la frecuencia y los ciclos de trabajo de los lectores aleatorios que encuentre en el salvaje.

Una revisión de la tarjeta de diagnóstico RFID y los dispositivos de detección de campo X





Controlador de acceso xEM

Video en Español configuraciÓn Control Acceso:  https://www.youtube.com/watch?v=YD0JRkXREeY

Programar en Español el chip en el controlador de acceso: https://www.youtube.com/watch?v=bBGzDajHluQ
